[설치사례]강관류 부식 성능테스트를 위한 설비

High Pressure Reactor

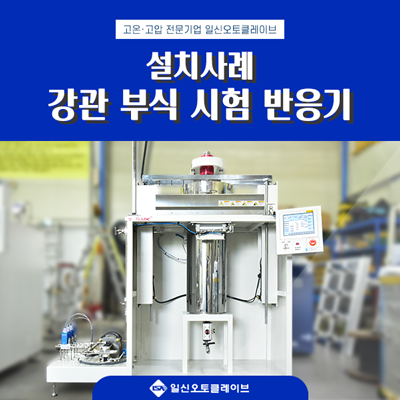

강관 부식 시험 반응기

---

---

2020년에 포항에 위치한 포항금속소재산업진흥원에

50ℓ H2S-CO²강관 부식 시험 반응기를 설치하였습니다.

---



고온, 고압 환경에서 H2S-Co2 Gas를 주입하고 강관류 부식 성능시험을 하기 위하여

이에 필요한 고온(200℃) 고압(100bar)의 환경을 모사하는 설비로 가열 시스템, 가압 시스템, 교반장치 등으로 제작되어

포항금속소재산업진흥원의 제작사양에 맞춰 제작 진행되었어며,

​

이 설비를 이용하여 미국 석유 협회(American Petroleum Institute) Section 10.

Inspection에 의거한 세부 시험기준 및 NACE 규격의 SOUR 환경시험방법에 의거한

SOUR 환경용 에너지 강관의 SOUR 환경 저항성 시험이 가능합니다.

---

Q: 기존 제품과는 무엇이 다른가요?

​

기존 제품과 달리 고내식성 환경에서 정량으로 가스를 투입하여 다양한 상황에서의 공정 운용을 진행할 수 있게

제작이 되어 다음과 같은 차이점을 가지고 있습니다.

​

첫번째. 내식 환경 사용을 위한 재질 개선

스테인리스 스틸(SUS 304, 316 등) 재질을 활용한 반응기가 아닌 고내식성 니켈강(HC-276)으로

제작되어, 부식성 환경하에서 공정 운영이 가능합니다.

두번째. 가스의 정량 투입을 위한 MFC 적용

H2S-CO2 Gas가 공정 조건에 맞춰 비율, 유량을 제어할 수 있도록 MFC가 적용됩니다.

​

Q: 추가 옵션 및 부품 그리고 특장점에 대해 알려주세요!

​

첫번째. H2S-CO2용 다단형 가스 부스터 적용

5bar이하의 저압으로 공급되는 가스를 100bar까지 가압이 가능한 가스부스터를 적용하였습니다.

두번째. DAQ 시스템 구축

PC를 이용한 실시간 실험 조건 확인 및 원활한 데이터 저장 시스템을 구축하였습니다.

세번째. 개폐의 용이성을 위해 C-Clamp 형태로 제작

기존 Bolt 개폐가 아닌 C-Clamp 형태로 제작되어 개폐의 용이성을 높였습니다.

​

Q: 해당 제품의 향후 영향력은 어떻게 되나요?

중동 및 카스피 해에 매장된 석유 Gas 시추 및 운송에 활용되는 강관에 대하여

신뢰성 실험을 진행하는 설비로 본 설비를 이용하여 미국 석유협회 세부 실험기준에 의해 실험이 가능하며,

추후 석유 Gas용 강관에 대한 신뢰성 및 시험 성적서를 발행할 수 있어

국내 강관 제조 기술 향상 및 해외 수출에 있어 강점을 가질 수 있습니다.

---

PROCESS - Fluid : H2S / CO2 - Pressure : 130bar - Temp : 250℃
