[논문자료] 직동식 3방향 솔레노이드 밸브의 유로구조 최적화를 위한 유동특성 연구

출처: 픽사베이

---

산업분야에서 다양한 용도로 사용되고 있는 솔레노이드 밸브는 1910년도 ASCO Numatics에서 최초로 개발하여 현재까지 유체흐름 제어시스템을 사용하는 대부분의 분야에서 필수적으로 사용되어지고 있습니다.

솔레노이드 밸브는 작동방식, 사용 유체, 사용용도, 포트 형태 등에 따라 분류되며 상시 열림 또는 상시 닫힘 형태로 구분되어 작동되며, 솔레노이드 밸브는 수동밸브와는 다르게 솔레노이드의 전자력을 기반으로 플런저가 상승 또는 하강되어 원격으로 개폐작동을 가능하게 하는 밸브입니다.

​

솔레노이드 밸브의 작동방식은 크게 두 종류로 분류되는데 유량이나 압력이 미미한 경우는 직동식을, 유량이나 압력이 큰 경우에는 파일롯트 방식을 사용하는데, 압력 및 유량에 따라 작동방식이 구분되는 이유는 솔레노이드에서 생성되는 전자기력의 한계점이 있으므로, 많은 유량을 제어하려면 큰 자기력이 필요하기에 솔레노이드 형상이 커져야하고 그 만큼 많은 전력이 필요하기 때문이라고 합니다.



논문 출처: http://www.riss.kr/link?id=T15915252&outLink=K

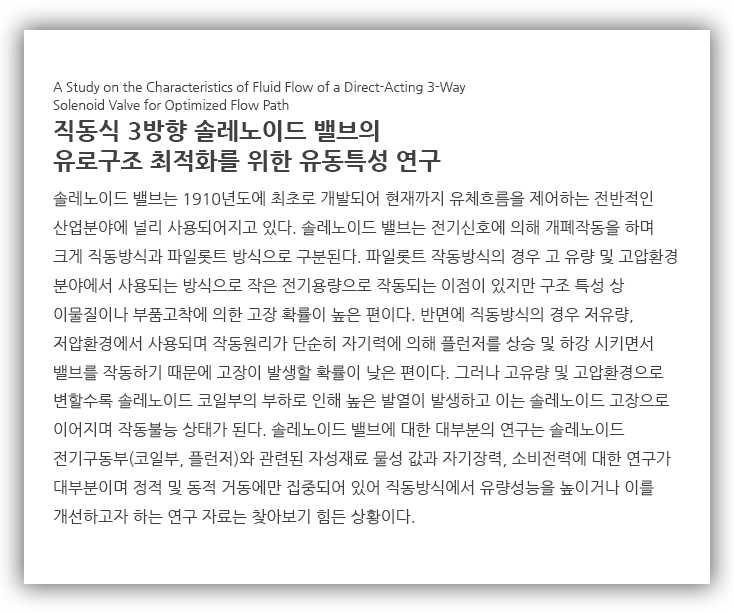

본 논문에서는 직동식 3방향 솔레노이드 밸브의 유량계수 특성을 변수 유체유입 각도와 출구직경에 따라 분석하였는데, 수치해석 기법을 검증하기 위해 3가지 조건에 대해 실험을 실시하여 수치해석 데이터와 비교하였고 동일 기법을 적용하여 총 9가지 조건의 직동식 솔레노이드 밸브 유로구조의 수치해석을 실시하였다고 합니다.

​

수치해석 결과 값과 이론치의 평균 절대오차(MAE)는 약 3.9% 이내로 밸브 유량성능의 증감 경향성을 파악할 수 있으며 이를 바탕으로 유체 유입 각도 및 출구직경에 대한 최적화 된 유량계수 Cv값을 예측 할 수 있을 것이라 판단된다고 합니다.



---

하이플럭스 (http://www.hiflux.com/)

주식회사 하이플럭스는 일신오토클레이브의 자회사로써, 다수의 특허출원, ISO품질인증, 기업부설연구소 설립으로, 우수한 기술력과 노하우를 보유한 초고압 분야의 선두주자로서, 고온 · 고압 관련 장비나 플랜트에 필요한 고압 밸브류, 피팅, 압력조절기 등 배관자재를 제조 판매하는 기업입니다.



---
