[논문자료] 다양한 임펠러를 갖는 산업용 교반기 전처리 장치의 개발 및 유동해석 기술의 개발

출처: 픽사베이

---



교반기는 물질을 혼합하는 장치로,두 종류 이상의 분말이나 액체를 혼합하는데 사용된다. 주로 정밀전자 소재,식품 및 의약품,화장품에 걸쳐 널리 사용되고 있는 산업용 교반기는 혼합되는 물질의 종류가 다양하고,교반 용량도 제각각이다.교반 방법으로 회전 날개형 교반,자석 막대를 이용한 자기장 교반,진동 교반,초음파 트랜스듀서를 이용한 초음파 교반 등 교반 방법이 있으며 이에 대한 많은 연구가 수행되어 왔다.



특히 대부분의 산업용 교반기에서 사용되는 회전 날개형 교반기를 대상으로 날개의 형상이나 개수에 따른 교반 효과에 대해 많은 연구가 진행되어 왔다.

논문 출처: http://www.riss.kr/search/detail/DetailView.do?p_mat_type=be54d9b8bc7cdb09&control_no=0904d331382ad3e6&keyword=교반기



본 연구에서는 2자유도(교반부-구동부)와 3자유도(교반부-구동부-균형추)로 구성된 공 진형 교반기를 진동 해석하여 성능 조건에 만족하도록 이론 설계를 수행하였다. 2자유도 진동계의 특성 방정식과 프레임 전달력 상쇄식을 사용하여 설계식을 도출하였다.변수인 스프링 강성 비를 변화시켜 모터 쌍의 가진력을 최소화하였다.



전달력 변화양상을 확인하여 정적 처짐이 1mm일 때의 강성 비를 설계하였다. 설계 제원을 갖는 2자유도 진동계의 모드형상과 주파수 응답을 확인하였다.2차 모드인 60Hz에서 교반부와 구동부의 진동 위상이 반대인 것과 구동부 진폭 비가 0.2배임을 확인하였다.모터 쌍이 161.33N의 힘으로 가진 할 때,60Hz에서 교반부는 100 × 9.81㎨의 가속도를 만족하였다.

---

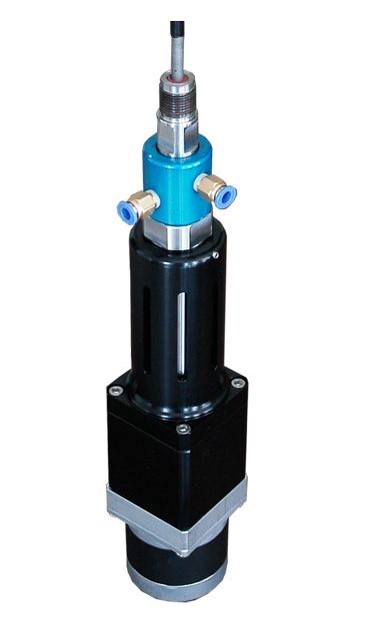

교반기 MDA 시리즈



MDA 시리즈는 100, 300, 500, 800의 모델과 선택사양으로 생산되어 저점도에서부터 고점도의 시료까지 교반이 가능하여 고객이 원하는 사양에 따라 제품을 선택해 사용할 수 있습니다. 또 MDA 시리즈는 구성이 간단하고 설치와 조작이 간편하여 누구나 손쉽게 사용할 수 있고 소음 및 진동, 분진 등이 적어 정밀한 작업을 요하는 공정에 사용할 수 있습니다.



교반시 성능 저하 방지를 위해 쿨링 재킷을 장착하여 냉각하며 최대 330℃의 높은 온도에서도 교반이 가능합니다. 그뿐만 아니라 뛰어난 내식성과 내구성을 자랑하여 장시간 교반에 적합성을 가지고 있는 당사의 교반기 시리즈 중 하나입니다. MDA 역시 임펠러, 베어링, 벨트, 모터 등 원하는 요청 사양에 맞게 주문 제작이 가능하며 기본 사양 외 주문 제작 사양은 담당자와 별도 협의 후 제작 가능하니 참고 바랍니다.

---
