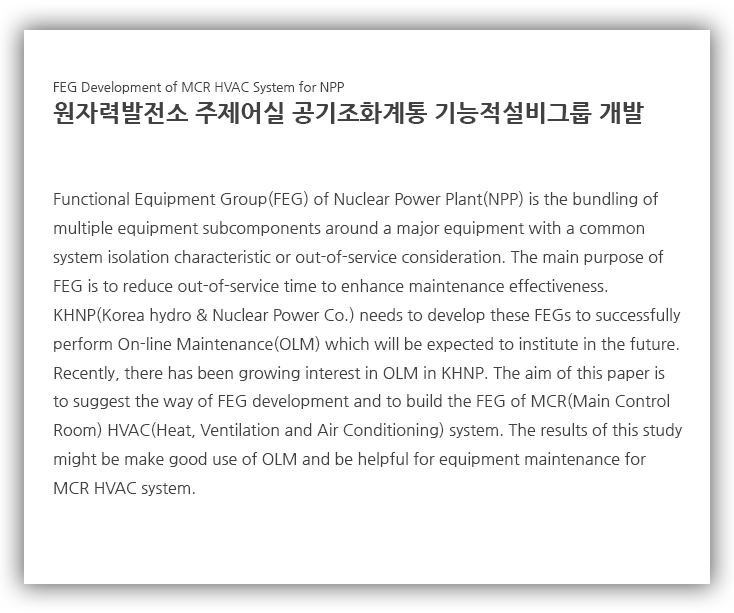

[논문자료] 원자력발전소 주제어실 공기조화계통 기능적설비그룹 개발

출처: 픽사베이

---



기능적설비그룹(FEG, Functional Equipment Group)은 발전설비의 고유기능, 설치위치, 전기적인 요소 등을 고려하여 논리적으로 그룹화한 것으로 발전소 계통의 주요 기능을 수행하는 대표설비(Major Equipment) 를 중심으로, 다른 계통 또는 계열의 기능에 영향을 주지 않는 범위 및 대표설비의 기능을 지원하는 주변설비들까지 범위를 확장하여 기능적으로 묶은 것 이다.



이는 발전설비의 기능에 따른 논리적 그룹화를 통해 정비업무의 효율성을 증진시키고 기능 이용 불능시간을 최적으로 관리하기 위한 것으로 기능적 설비그룹을 이용하여 구성설비들에 대한 예방정비, 고장정비, 정 ․ 주기 시험 등에 대하여 통합적으로 작업일정 수립, 작업 승인, 작업 종결 등을 수행할 수 있게 한다. 예를 들어 주요계통에 물을 공급하는 펌프를 수리할 필요성이 있다면 펌프를 중심으로 펌프전 동기, 입출구 밸브, 출구 역지밸브, 재순환밸브 등 각종 주변기기를 하나의 논리적 기능그룹으로 묶어 작업할 수 있으며, 이와 더불어 해당 펌프에 전기를 공급하는 차단기와 펌프실 냉각계통에 대하여도 하나의 작업그룹으로 그룹핑하여 동시작업이 가능하도록 할 수 있다.

논문 출처: https://scienceon.kisti.re.kr/srch/selectPORSrchArticle.do?cn=JAKO201204641500118



지금까지 한국표준형 원자력발전소의 주제어실공 기조화계통에 대하여 가동중정비를 목적으로 하는 기능적설비그룹(FEG)의 단계별 개발내역과 수행결과를 설명하고 그 방법을 제시하였다. 주제어실 공기조화 계통은 원자력발전소 주제어실 지역에 거주성을 보장하도록 환경조건을 유지시키는 계통으로서 화장실/주방 배기기능을 제외하고 모두 두 개의 다중계열로 구성되며 각 계열은 전체용량을 100% 처리 할 수 있도 록 되어있다.



이를 근거로 각 계열당 4개의 FEG로 분류할 수 있었는데, 이는 발전소 출력운전 및 안전 운전에 영향을 주지 않는 범위 내에서 최대한 범위를 넓게 선정한 것이다. 원자력발전소의 가동중정비가 규제기관과 사용자간에 활발히 논의되고 있는 현 시점에서 이러한 FEG구성결과는 향후 가동중정비에 적절히 이용될 수 있으며 원자력발전소 안전성 향상에도 기여할 것으로 본다. 또한 현재 정비작업에도 논리적으로 그룹화된 FEG정보를 이용하여 계통이해를 위한 교육자료, 정비 작업관리방안 수립 등에 활용함으로서 정비업무의 효율성을 증진시킬 수 있을 것으로 사료된다.



한편, 기존의 FEG개발은 작업자의 주관적인 판단과 경험에 의해 작성된 반면에 본 연구에서는 기능적 관점에서 체계적인 개발 방법을 수립하여 작성하였 다. 이와 같이 본 연구에서 사용된 방법론을 토대로 향후 다른 계통의 FEG개발 시 표준 개발절차로 활용이 가능할 것으로 생각한다.

---
