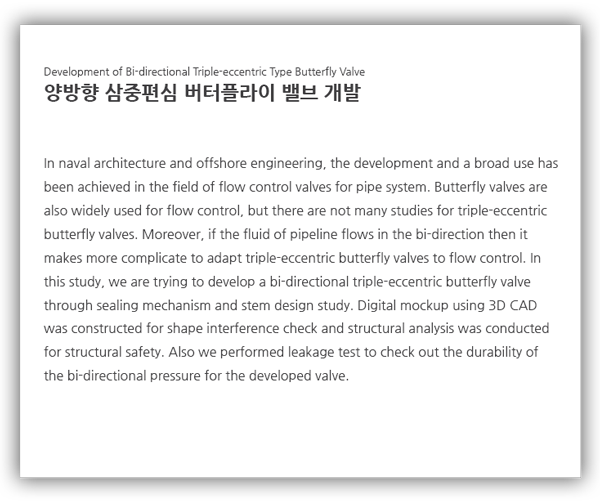

[논문자료] 양방향 삼중편심 버터플라이 밸브 개발

출처: 픽사베이

---

조선 및 해양플랜트산업을 포함해 모든 생산 설비에 사용되는 장치와 장비에는 물질, 에너지, 정보의 공급이 있어야 한다. 이들 가운데 특히 물질과 에너지 공급의 주된 통로는 배관 설비로 이루어지며, 이러한 배관설비의 핵심은 밸브이다. 밸브는 목적에 따라 여러 종류가 개발되어 사용되고 있으며, 특히 정교한 유량조절과 내구성을 만족시키기 위해 삼중편심 버터플라이 밸브(Tripleccentric butterfly valve)가 개발되어 사용되고 있다(Ko 2007).



밸브에 대한 조선분야에서의 국,내외 연구로 DMU기법을 사용한 LNG 선박용 극저온 버터플라 이 밸브 설계에 대한 연구 Lee et al.(2006)와, 버터플라이 제어밸브에 대한 연구 Lee et al.(2008) 가 대표적이다. 그러나 이들 연구에서는 밸브의 설계 방법을 중점적으로 다루었고, 연구 대상이 되는 밸브는 이중편심 방식의 단방향 밸브였다. 삼중편심 버터플라이 밸브의 경우 기존의 동심축형이나 이중편심 방식에 비해 작동 토크(Torque)가 낮고, 수밀성이 우수한 장점을 가지고 있지만, 양뱡향(Bi-directional) 사용에는 불리하다.

논문 출처: https://scienceon.kisti.re.kr/srch/selectPORSrchArticle.do?cn=JAKO200932848674214

이상의 연구 내용으로부터 다음의 결론을 얻었다.

① 선박, FPSO 및 해양플랜트에 사용 가능한 양방향 삼중버터플라이 밸브를 개발, 검증하였다.

② 본 연구를 통해 수밀성능이 우수한 실링 메커니즘의 개발이 가능하였다.

③ 양방향 삼중편심 버터플라이 밸브의 개발로 배관시스템에서 밸브의 호환성을 높였으며, 적용 분야를 확대하였다.

④ 국내 조선, 해양플랜트 산업에 직접적 경제 효과를 제고시킬 수 있으며, 국외 수출효과도 예상 가능하다.

---

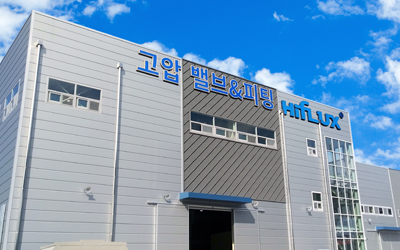

하이플럭스( http://www.hiflux.com/ )
